「耐海水用水中ポンプシリーズ」ツルミには海水による腐食を防ぐ防食技術があります

海水と関わるさまざまなシーンで大活躍。高い技術力と信頼性を持つツルミの水中ポンプ。

用途

  • 1.造船所のドック排水用
  • 4.汽水域での排水用
  • 2.発電所の冷却水取水用
  • 5.水産加工場の排水用
  • 3.沿岸部のサブドレン(井戸)用
  • 6.高潮対策の内水排除用

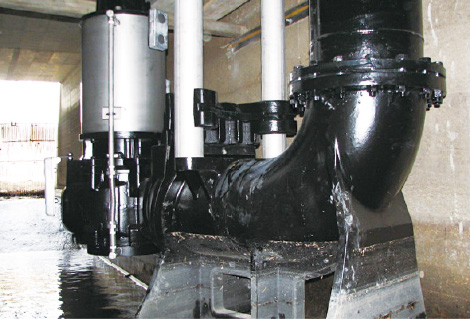

  • 造船所ドック排水設備
    造船所ドック排水設備
  • 汽水域雨水排水設備
    汽水域雨水排水設備
  • 雨水排水・高潮排水設備
    雨水排水・高潮排水設備
  • サブドレン排水設備
    サブドレン排水設備

造船所ドック排水設備への納入事例がご覧いただけます。

「耐海水特殊鋳鉄」、「塗装」、「流電陽極」の組み合わせで、より優れた耐海水性能を発揮!

モータシャフトを守る新開発材質※

羽根車へ新開発の「耐海水特殊鋳鉄」を採用。
モータシャフトを防食します。

※ポンプ運転中のモータシャフトには、流電陽極による電気防食の効果は及びません。
モータシャフトより若干低い電位を持っているため、モータシャフトを防食します。

電気防食が困難なシャフトに防食効果を発揮

腐食テスト 海水で1年間運転後の比較例 (当社比)

羽根車の材質選定を誤った場合、
下記写真2のようにモータシャフトが激しく腐食します。

  • 写真1

    SUS403製のモータシャフトに耐海水特殊鋳鉄製の羽根車を取付けた場合。
    (モータシャフトは防食されます。)

  • 写真2

    SUS403製のモータシャフトにSCS13製の羽根車を取付けた場合。
    (モータシャフトは激しく腐食します。)

耐久性を向上させる防食塗装

「ジンクリッチプライマ」「変性エポキシ樹脂塗料」の塗装により防食効果を高めます。

ポンプ本体を守る電気防食

長年の経験に基づく独自の防食設計により「流電陽極」を適正配置。
ポンプ本体を防食します。

流電陽極

納入事例(特殊)A仕様の上位となります

シャフト:SUS329J4L(二相ステンレス鋼)
羽根車:SCS13

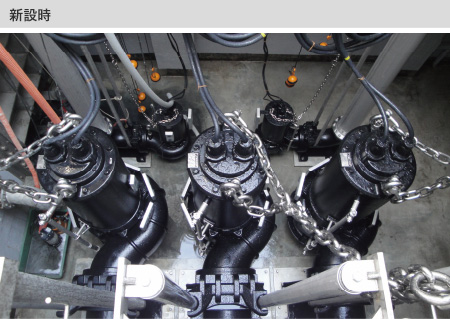

  • 新設時

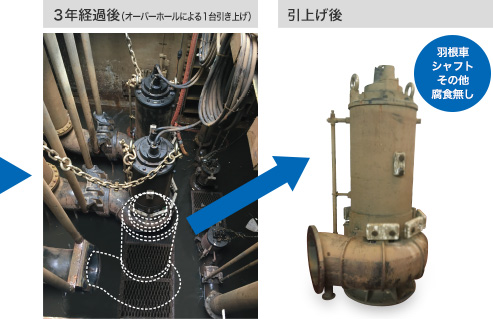

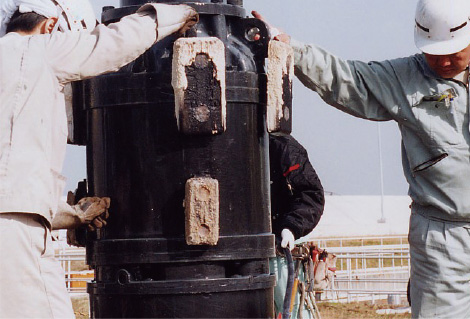

  • 3年経過後(オーバーホールによる1台引き上げ)/引上げ後

※二相ステンレス鋼とは

高クロム(Cr)に適量のニッケル(Ni)を添加してオーステナイトとフェライトの二相組織とした高強度・高耐食ステンレス鋼
SUS304・SUS316のほぼ2倍の強度(0.2%耐力比較)

港湾・護岸整備工事や海水取水・排水設備にも最適。

耐海水用水中ポンプの仕様例

  • (全仕様共通)流電陽極 :全仕様に流電陽極(犠牲陽極)による電気防食を実施します。
  • (A ・ B 仕様) 塗   装 :モータ本体及びポンプ本体を長期間防食するため、耐海水塗装(ジンクリッチプライマ+変性エポキシ樹脂塗料)を施します。
  • (A ・ B 仕様) 羽 根 車 :モータシャフトを防食するため、海水専用に開発した耐海水特殊鋳鉄を使用します。
仕様 A仕様(高級型海水仕様) B仕様(汎用型海水仕様) C仕様(簡易型海水仕様)
適用用途 シャフトにSUS316を使用する高い信頼性のある仕様 羽根車に耐海水特殊鋳鉄を使用するバランスのとれた仕様 海水中で短期間安定した耐海水性を発揮
(例)火力発電所の取水ポンプ (例)造船所ドック排水ポンプ (例)水産加工場の揚水ポンプ
材質 モータ本体 標準材質(※1)
モータシャフト SUS316 標準材質
吊りボルト SUS316 SUS304
ポンプ本体(※2) 標準材質
羽根車 耐海水特殊鋳鉄 標準材質
着脱装置
(B、U型)
要部(※3) SUS304
ポンプ昇降用
チェーン
SUS316 SUS304
塗装 ジンクリッチプライマ+変性エポキシ樹脂塗料 3回塗り 標準塗装
すきま腐食防止剤 各部材のはめあい部分に、塗布 塗布なし
電気防食 アルミ流電陽極 または 亜鉛流電陽極
流電陽極の交換周期の目安 2年毎 1年毎

適用機種:設備向け(B型、BZ型、C型、U型、UZ型、SF型)/工事向け(KRS型、KTZ型、LH型、GSZ型、NKZ型、SHD型)

※1 機種により標準材質がアルミ材の場合はFC150またはFC200に変更します。
※2 GSZ2-37-4のA仕様のみシールハウジング材質をSCS14に変更します。
※3 ガイドサポート/ガイドコネクタ:SUS304(A仕様・B仕様・C仕様)
   着脱装置及びポンプケーシング又は相フランジの着脱面:SUS304板取付け(A仕様・B仕様)
*上記以外の仕様(適用機種など)については取扱販売店、もしくは弊社最寄りの営業店までお気軽にお問い合わせください。

各種金属の海水中での電位

設備向け

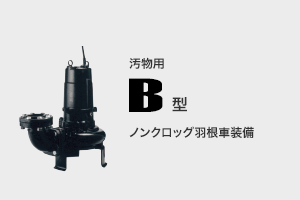

  • 汚物用 B型 ノンクロッグ羽根車装備
  • 汚物用 BZ型 異物通過径100%
  • 汚物用 C型 羽根車にカッタ機構採用

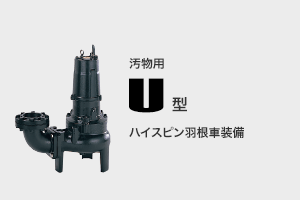

  • 汚物用 U型 ハイスピン羽根車装備

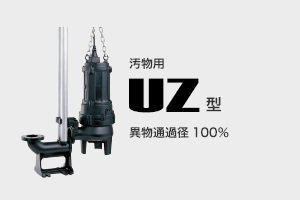

  • 汚物用 UZ型 異物通過径100%

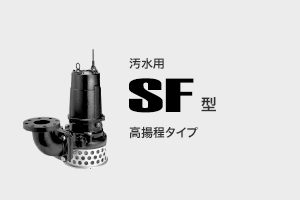

  • 汚水用 SF型 高揚程タイプ

建設工事向け

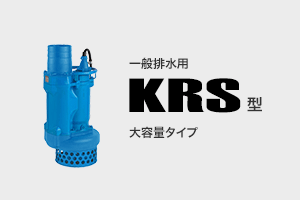

  • 一般工事排水用 KRS型 大容量タイプ

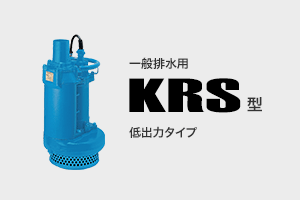

  • 一般工事排水用/KRS型 低出力タイプ
  • サンド用 KRS型 泥水タイプ

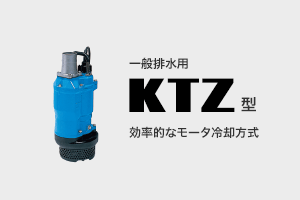

  • 工事排水用 KTZ型 効率的なモータ冷却方式
  • 工事排水用 LH型 高揚程タイプ

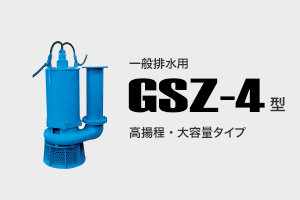

  • 一般工事排水用 GSZ-4型 高揚程・大容量タイプ

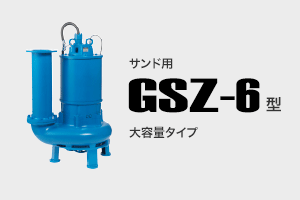

  • サンド用 GSZ-6型 大容量タイプ

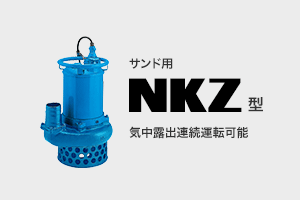

  • サンド用 NKZ型 気中露出連続運転可能
  • サンド用 SHD型 横置き形

海水用ポンプ

  • 水中チタンポンプ TM型 本格的海水用ポンプならではの幅広い用途

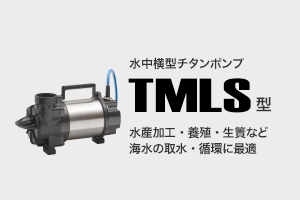

  • 水中横型チタンポンプ TMLS型 水産加工・養殖・生簀など海水の取水・循環に最適

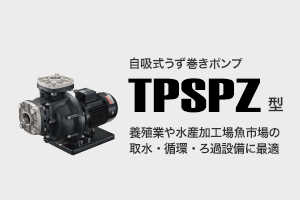

  • 自吸式うず巻きポンプ TPSPZ型 養殖業や水産加工場魚市場の取水・循環・ろ過設備に最適
