納入事例
治水・水害対策
雨水調整池排水設備

水中ノンクロッグポンプ B型 / 水中ハイスピンポンプ U型
大阪第一営業所高速道路ジャンクションにて
雨水調整池2か所、地元市道のジャンクション下部の地下道排水のポンプ設備です。
ジャンクション内の広範囲に降った雨水を降雨時に近隣の河川(小規模)に直接排水せず、一旦貯留池に貯水し、晴天時に河川の水位が下がった状況で、ポンプ排水するものです。

既設国道を地下で横断する市道がありましたが、ジャンクションの建設に伴い地下道が東西方向に延長され、雨水排水ピットを2か所設け、ポンプで雨水排水を行います。

納入機器仕様
納入機器 | 仕様 |
---|---|

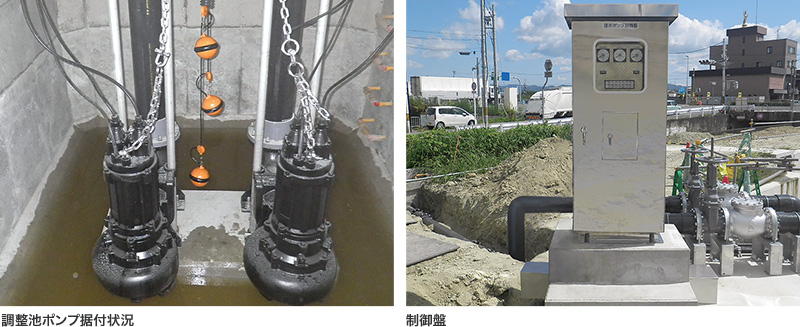

調整池ポンプ (水中ノンクロッグポンプ) |
型式:TO200BG411 台数:4台 吐出し口径:200mm 出力:11kW 全揚程:7.2m 吐出し量:4.02m3/min |

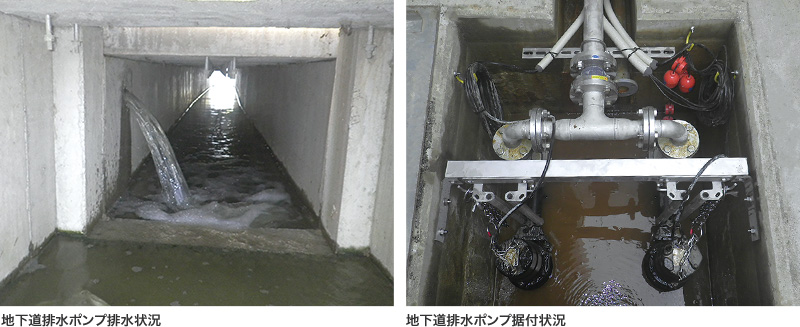

地下道排水ピットポンプ (水中ハイスピンポンプ) |
型式:TOS50U4.75 台数:2台 吐出し口径:50mm 出力:0.75kW 全揚程:6.6m 吐出し量:0.21m3/min |
