池の循環利用や各種水景設備、
汚水・雑排水、雨水・湧水排水など
幅広いシーンに！
低出力大水量モデルの特長

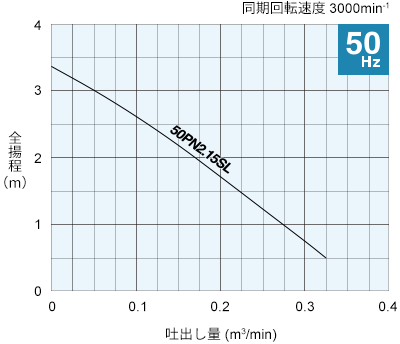

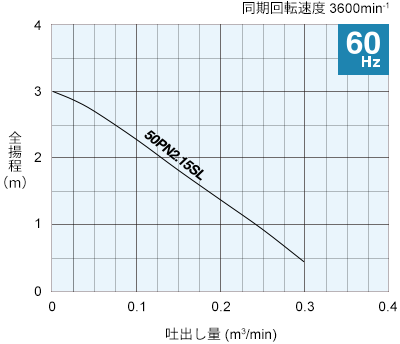

性能曲線
要部標準仕様
| 吐出し口径（mm） | 50 | ||
|---|---|---|---|
| 取扱液 | 液質 | 汚水・雑排水 | |
| 液温 | 0〜40℃ | ||

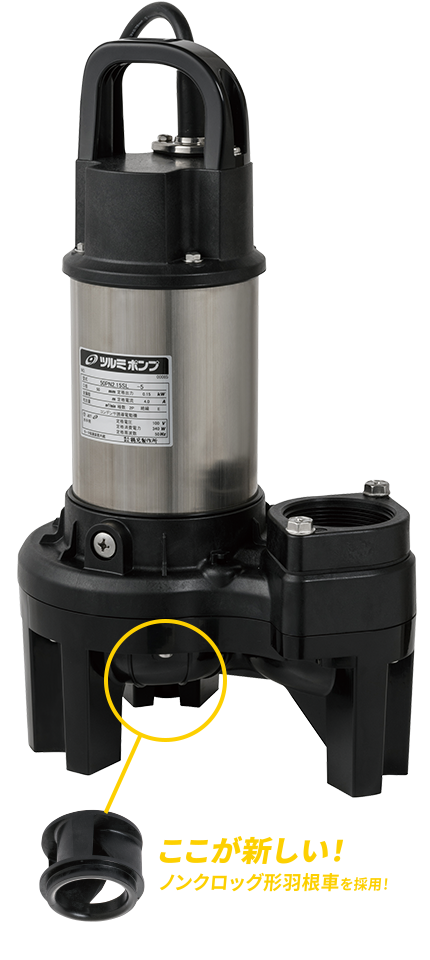

| ポンプ | 構造 | 羽根車 | ノンクロッグ |
| 軸封 | ダブルメカニカルシール （オイルリフター装備） |
||
| 軸受 | 密封玉軸受 | ||
| 材質 | 羽根車 | 樹脂（ガラス繊維入り） | |
| ケーシング | 樹脂（ガラス繊維入り） | ||
| 軸封（メカニカルシール） | SiC | ||
| モータ | 種類・極数 | 乾式水中形誘導電動機・2極 | |
| 耐熱クラス | E種 | ||
| 相・電圧 | 単相・100V | ||
| 保護装置（内蔵） | ミニチュアプロテクタ | ||
| 潤滑油 | タービン油VG32 | ||
| 材質 | フレーム | SUS304 | |
| 主軸 | SUS316 | ||
| ケーブル | VCT | ||
| 接続 | 特殊ねじ込み相フランジ | ||

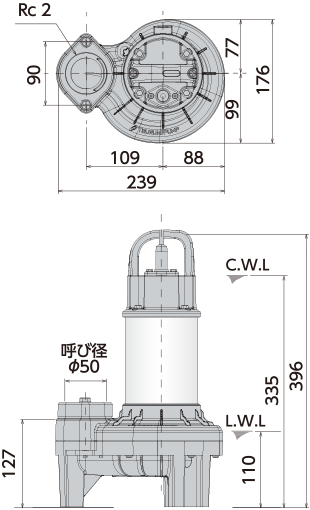

外形寸法図単位：mm
C.W.L：連続運転最低水位
L.W.L：運転可能最低水位
標準付属品
- ● キャブタイヤケーブル 1本
- ● 特殊ねじ込み相フランジ（ボルト・パッキン付）1式
- ● 地上銘板 1式
特別付属品
- ● 制御機器
- ● マンホール
- ● ホースカップリング
50/60Hz 共通標準仕様
| 吐出し口径 mm |
型式 | 出力 kW |
相・電圧 V |
全揚程 m |
吐出し量 m3/min |
始動方式 | 質量｛重量｝ kg |
異物透過径 mm |
キャブタイヤケーブル | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 材質 | 心数×断面積 mm2 |
仕上外径 mm |
長さ m |
|||||||||
| 50 | 50PN2.15SL | 0.15 | 単・100 | 1.7/1.3 | 0.2 | コンデンサ 運転 |
5.6 | 19.7/19.3 | VCT | 3×0.75 | 9.1 | 6 |
表示質量は、ケーブルを除くポンプ単体の質量です。
