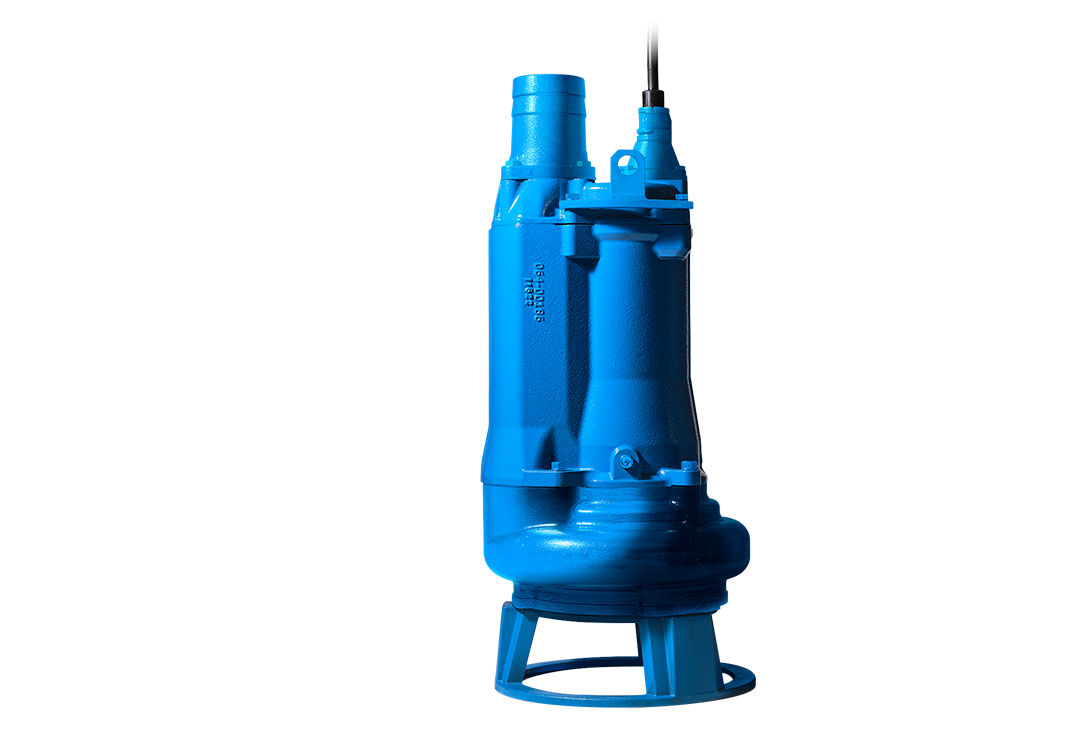

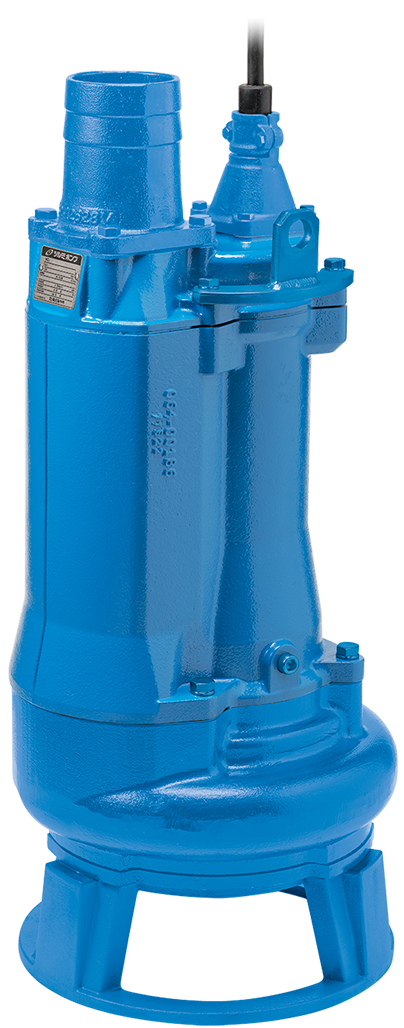

水中ノンクロッグ型スマッシュポンプ KRBN型

革新的な異物通過性能を
実現する「スマッシュ機構」と
気中運転を可能にする
片水路構造を組み合わせた
新型水中ノンクロッグ型
スマッシュポンプ

ツルミオリジナルの技術である
「スマッシュ機構」により
閉塞リスクを大幅に低減する

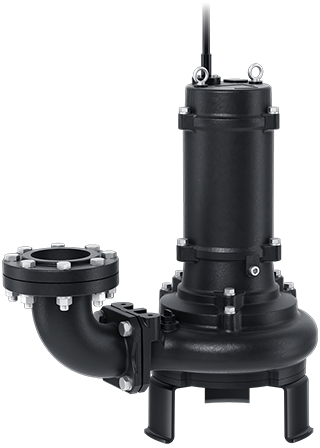

『水中ノンクロッグ型スマッシュポンプ』。（特許登録番号：第7276099号）シリーズの先駆けとなったBN型は、
発売以来様々な現場でご好評を得ています。

より幅広い現場に
スマッシュポンプを。

新たな特長を備えた新型登場！

当社が得意とする工事用水中ポンプに多く採用される片水路構造を取り入れることで、優れた異物通過性能はそのままに、気中運転が可能となりました。
さらに、上吐出し構造となるため、横吐出し構造であるBN型と比較し省スペース化が図れ、狭所への設置も容易となりました。これにより、直径600㎜のマンホールへの設置が可能となり、下水道関連工事や異物を多く含む工場排水、雨水貯留槽での排水など幅広いシーンでの活躍が期待できます。

Feature

特長

革新的な異物通過性能！

独自形状のサクションカバーと羽根車を組み合わせたスマッシュ機構により、
ポンプの閉塞リスクを大幅に低減します。

※イラストはイメージです。
部品の色や形状は実際のものと異なります。

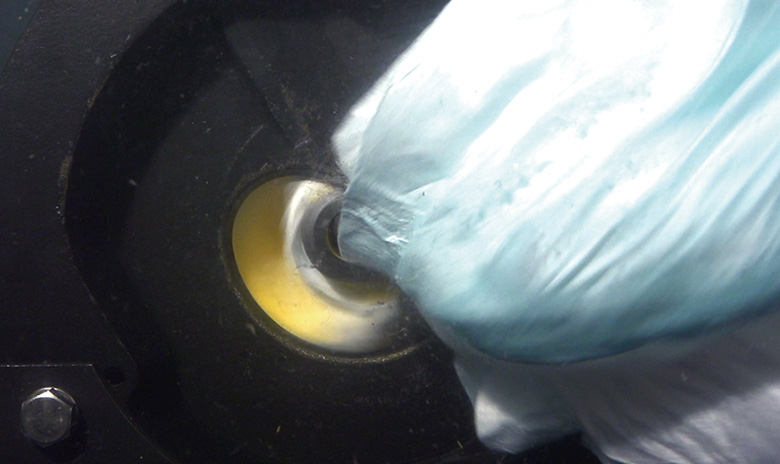

紙おむつ

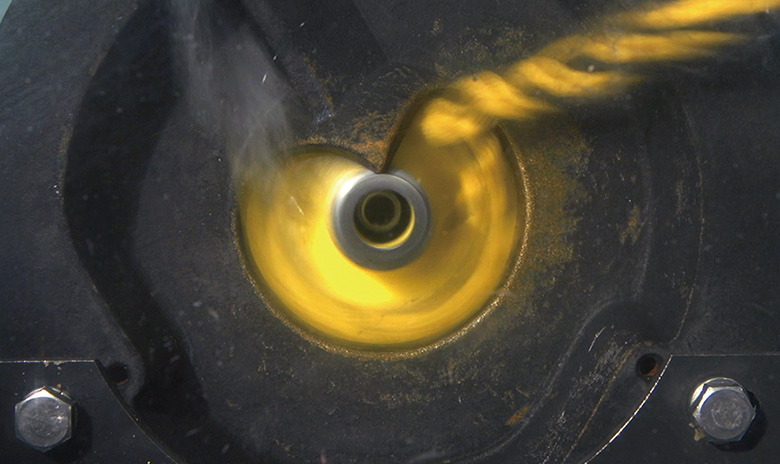

ロープ（長尺物）

〈社内通過試験〉

動画でご覧ください

※動画は水中ノンクロッグ型スマッシュポンプBN型での社内通過試験です。

片水路構造のスリムデザイン！

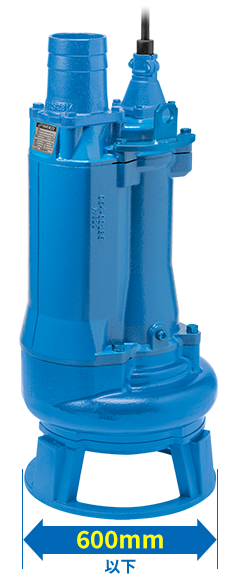

上吐出し・片水路構造により狭所への設置が容易です。
渇水運転時でもモータを冷却できるため気中運転も可能です。

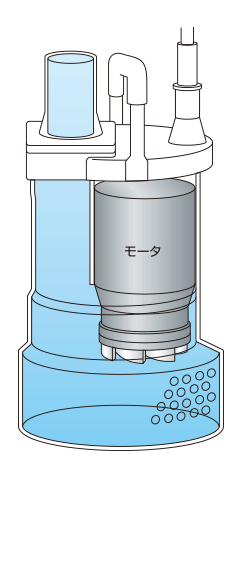

※イラストは片水路構造の説明図です。
KRBNの構造図ではありません。

片水路構造

揚水がモータフレーム側面を流れることで渇水運転時でもモータを冷却することができる構造です。

Application

用途

下水道関連工事に

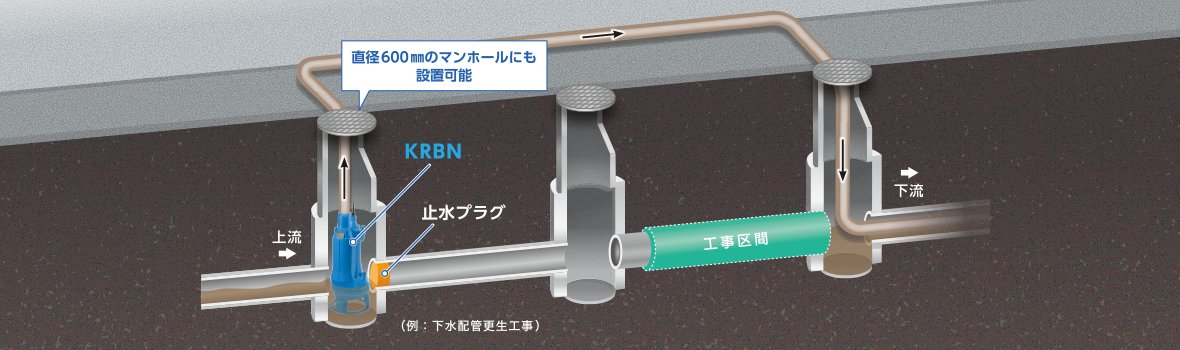

震災や経年劣化による下水配管の補修にあたり、水替え工事（バイパス作業）の排水ポンプとして使用できます。
汚水中の異物によりポンプが閉塞することで工事が中断されるリスクを回避できます。

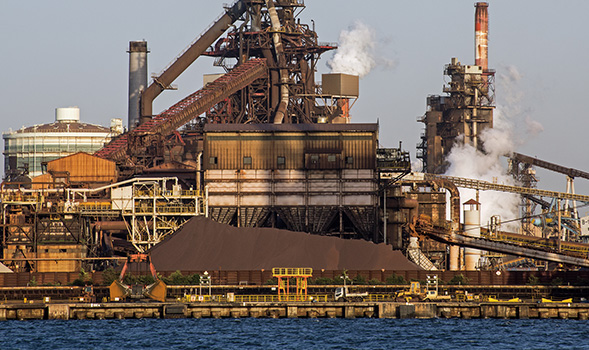

異物を多く含む工場排水に
雨水貯水槽での排水に

河川からの
取水・排水、雨水排水など
BCP対策にも！

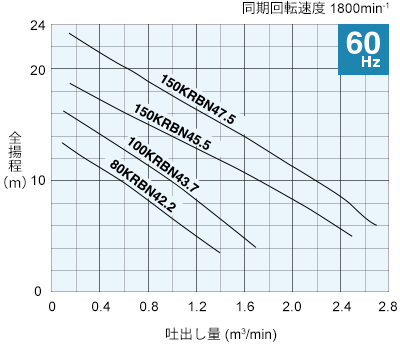

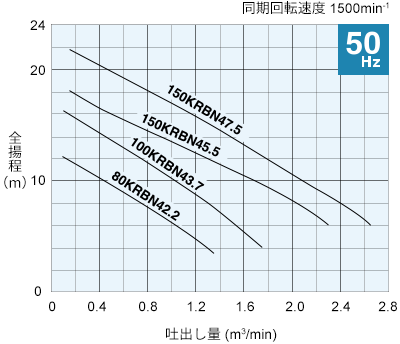

50/60Hz 共通標準仕様

吐出し口径 mm	型式	出力 kW	相・電圧（三相）V	全揚程 m （50/60Hz）	吐出し量 m³/min （50/60Hz）	始動方式	質量｛重量｝ kg	キャブタイヤケーブル
吐出し口径 mm	型式	出力 kW	相・電圧（三相）V	全揚程 m （50/60Hz）	吐出し量 m³/min （50/60Hz）	始動方式	質量｛重量｝ kg	材質	心数×断面積　　　mm²	仕上外径 mm	長さ m
80	80KRBN42.2	2.2	200	12.2〜3.5/13.4〜3.5	0.09〜1.35/0.09〜1.40	じか入	83	2PNCT	4×2	14.1	10
100	100KRBN43.7	3.7	200	16.3〜4.0/16.3〜4.0	0.10〜1.75/0.10〜1.70	じか入	95	2PNCT	4×2	14.1	10
150	150KRBN45.5	5.5	200	17.1〜5.0/18.7〜5.0	0.15〜2.30/0.15〜2.50	じか入	152	2PNCT	4×3.5	14.4	10
150	150KRBN47.5	7.5	200	21.8〜6.0/23〜6.0	0.15〜2.65/0.15〜2.70	じか入	166	2PNCT	4×5.5	14.4	10
