水中ポンプに、
新基準を。
高効率と
通過性を両立

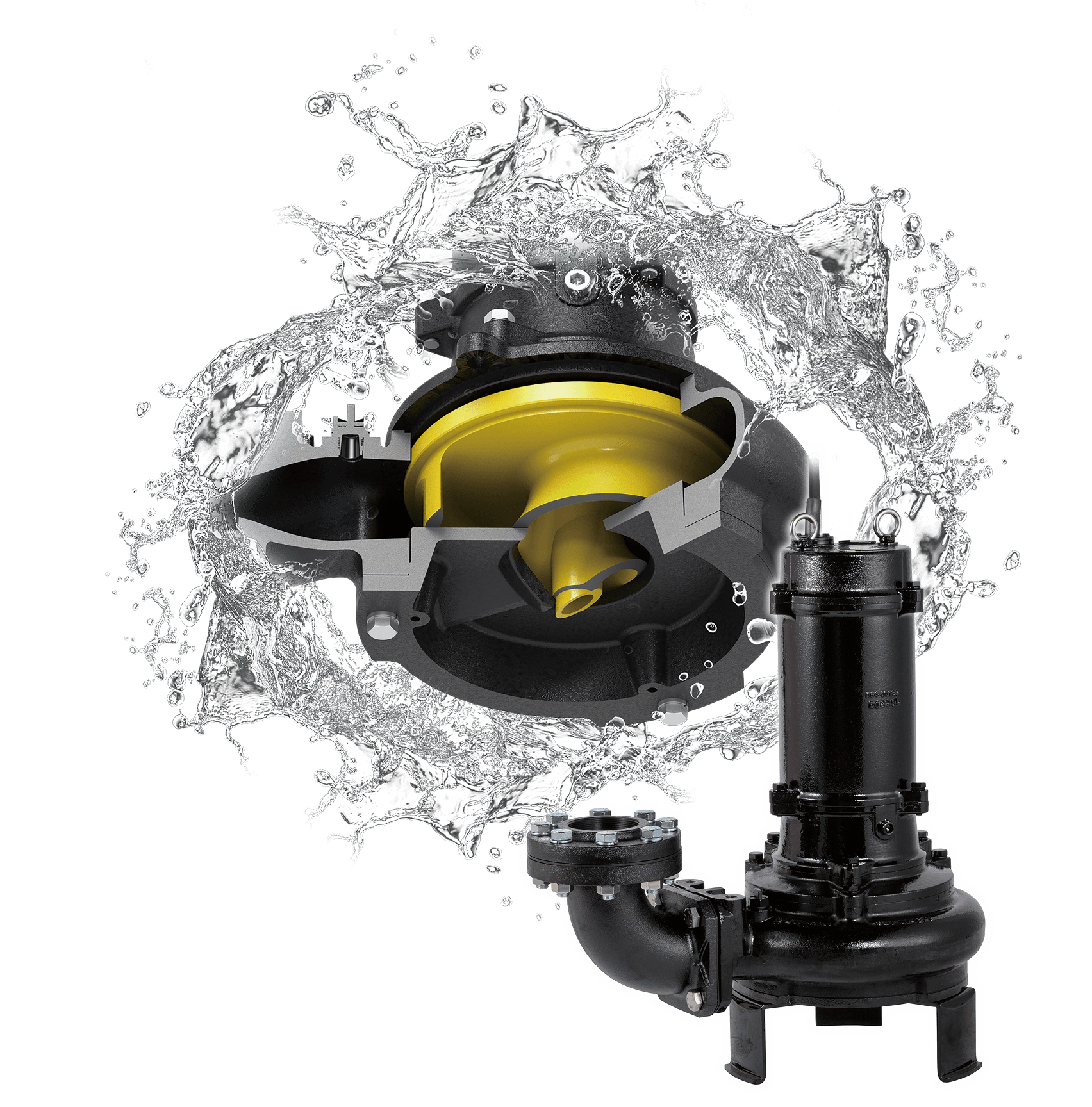

水中ノンクロッグ型
スマッシュポンプ BN型
吐出し口径：65〜100mm
出力：1.5〜15kW
水中ポンプの次世代スタンダード "スマッシュポンプ®"とは
高効率と通過性を兼ね備えた
水中ポンプ
従来の汚物用水中ポンプは、通過径を大きくすることで通過性能を確保しており、これによってポンプ効率は犠牲となってきました。長年、通過性と効率はトレードオフの関係にありましたが、この課題と向き合い新たな発想で開発したのが『水中ノンクロッグ型スマッシュポンプ BN型』です。
当社独自の『スマッシュ機構』により革新的な異物通過性と高いポンプ効率を両立。発売以来、ポンプ詰まりの解消による維持管理の負担・コストの低減や、設備の省エネ化など、数多くの現場の課題解決、環境改善に貢献してきました。
スマッシュポンプは活躍の幅を広げ、下水道施設をはじめ各種工場や畜産施設の排水処理、水害対策分野など様々なフィールドで高く評価されています。
「スマッシュポンプ」は当社の登録商標です。（登録商標第6513965号）
こんな方におすすめ！
ポンプ詰まりにお困りの方
維持管理の改善を図りたい方
消費電力の削減、
設備の省エネ化をご検討の方
ポンプ設備の
イニシャルコストを抑えたい方
排水能力を強化したい方
マウス操作で360°自由にご覧ください！
推奨環境：Google Chrome, Microsoft Edge, Safariの最新バージョン
水中ポンプの詰まりに
お困りではありませんか？
例えばこんなお困りごとが・・・
汚水処理施設に流れ込む様々な異物により頻繁にポンプが閉塞。
▷ポンプを引き上げ異物を撤去。保守管理に多くの人的リソース・時間・コストがかかっている・・・
▷昼夜を問わず詰まりが発生するたびに現場へ急行。安心して過ごせない・・・

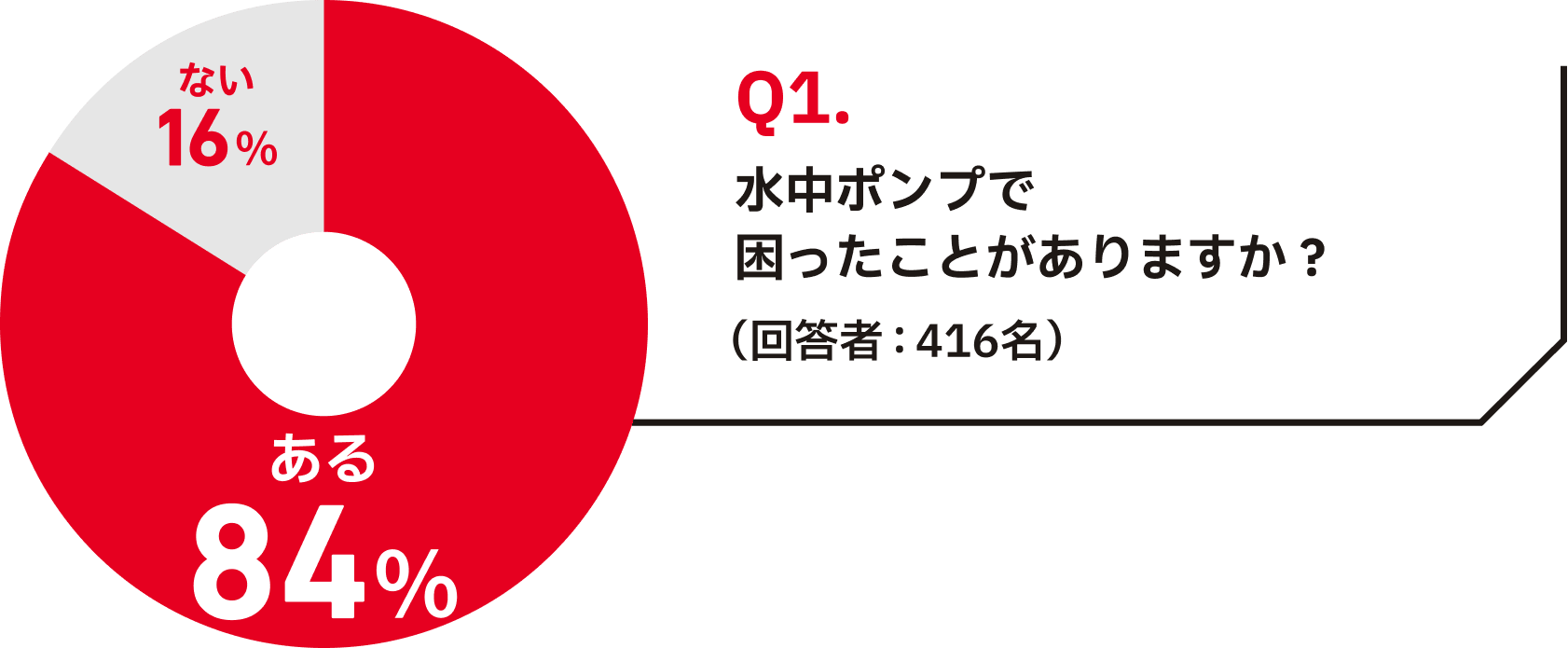

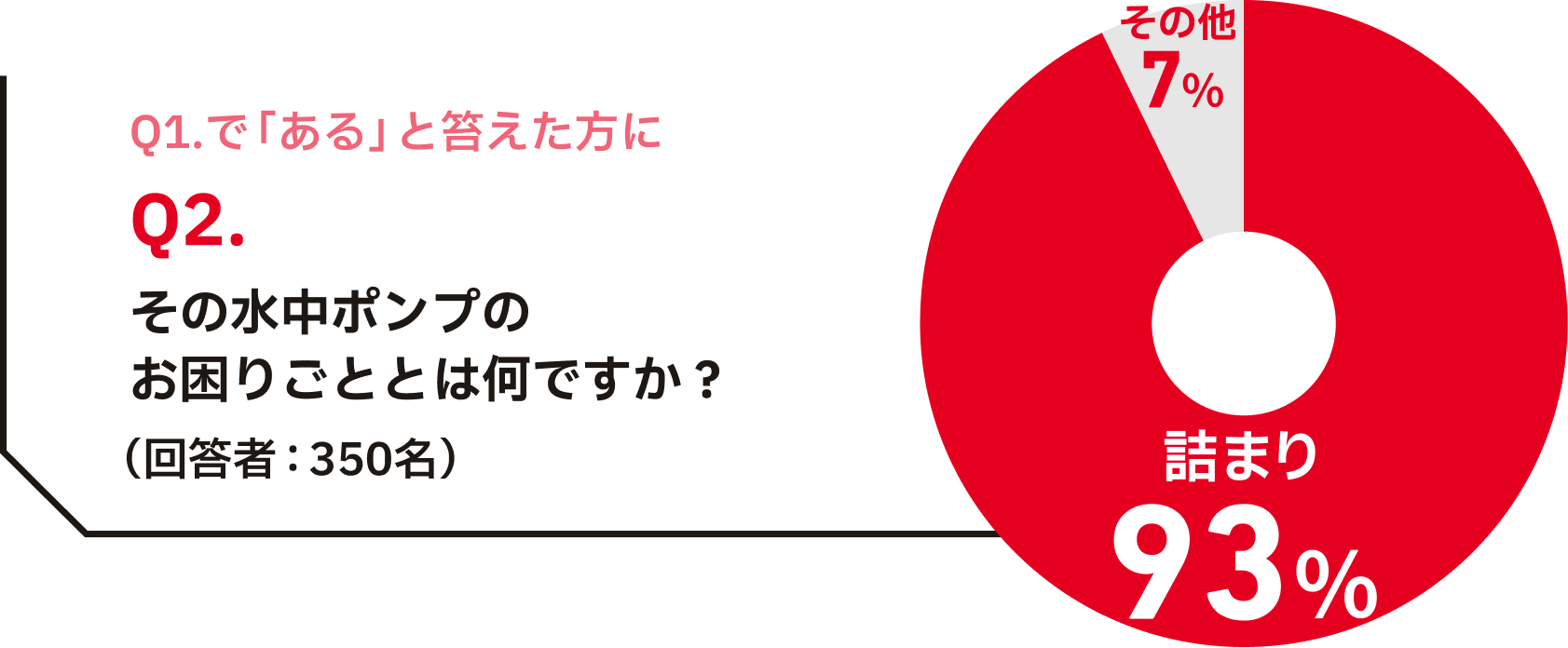

全国の自治体様・維持管理業者様（416名）へのアンケート結果
※全国の自治体様・維持管理業者様へのアンケート調査
（2025年3月現在当社調べ）

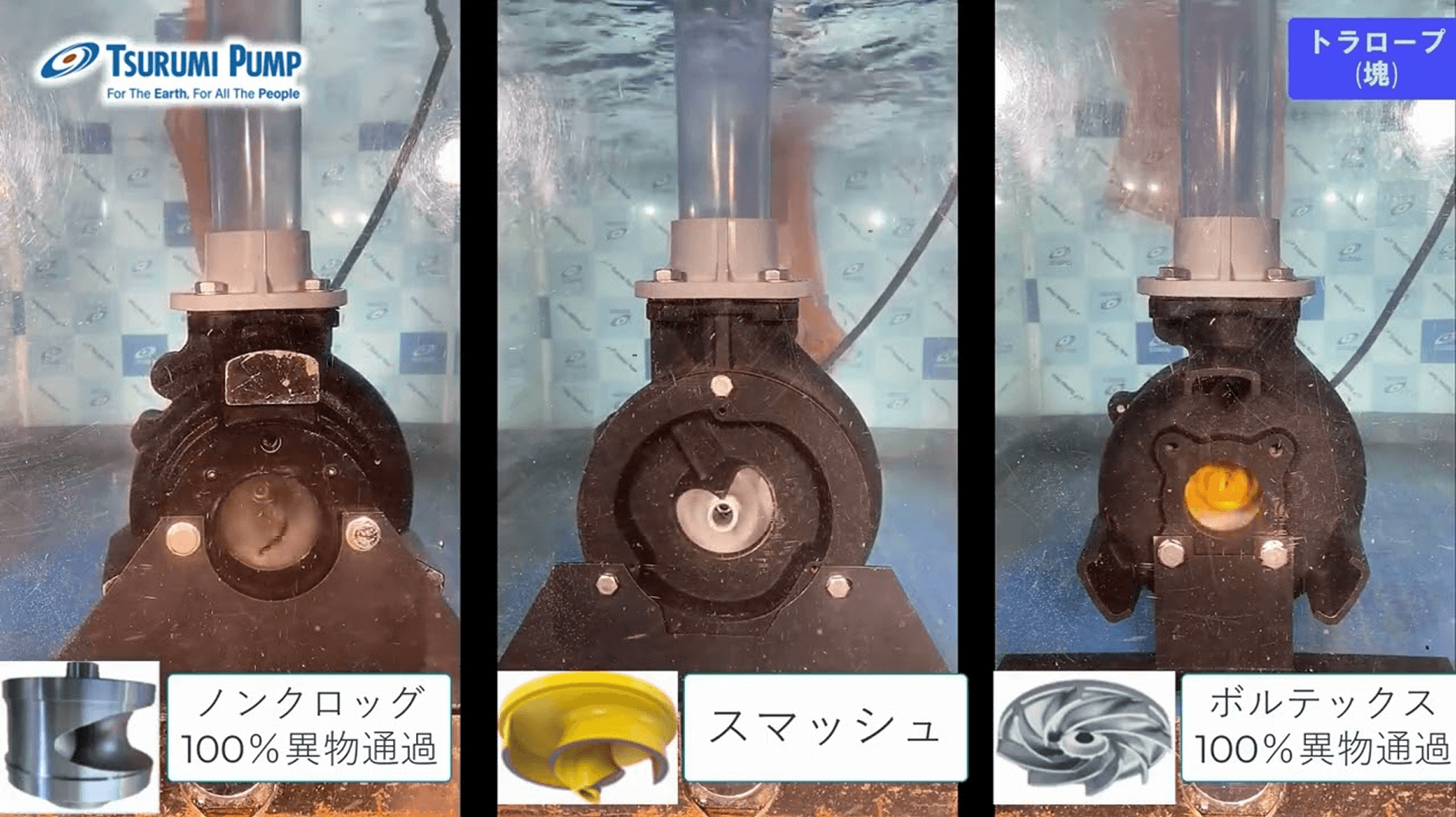

詰まりが発生したポンプの羽根車は、従来詰まりに強いとされてきたタイプ。下水道に流入する異物の形状や性質は様々で、たとえポンプの異物通過径が口径に対して100％であっても、詰まりが発生しない根拠にはならないのです。

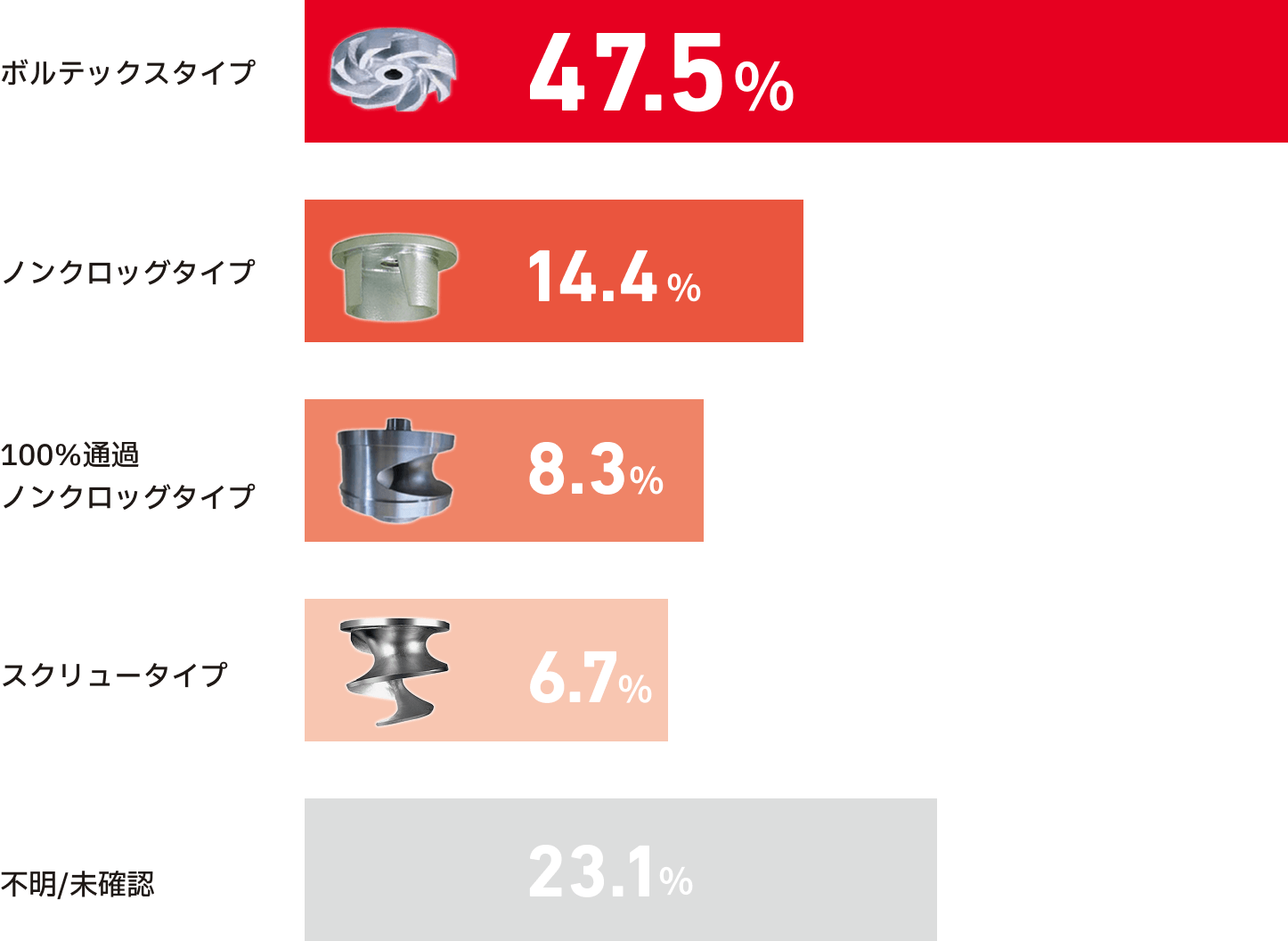

詰まりが発生したポンプの羽根車タイプ（回答者：326名）
これで解決！！
スマッシュポンプ®はツルミだけ！
独自形状のサクションカバーと羽根車を組み合わせた、ツルミオリジナルの「スマッシュ機構」で ポンプの閉塞リスクを大幅に低減させます。（特許第7276099号）

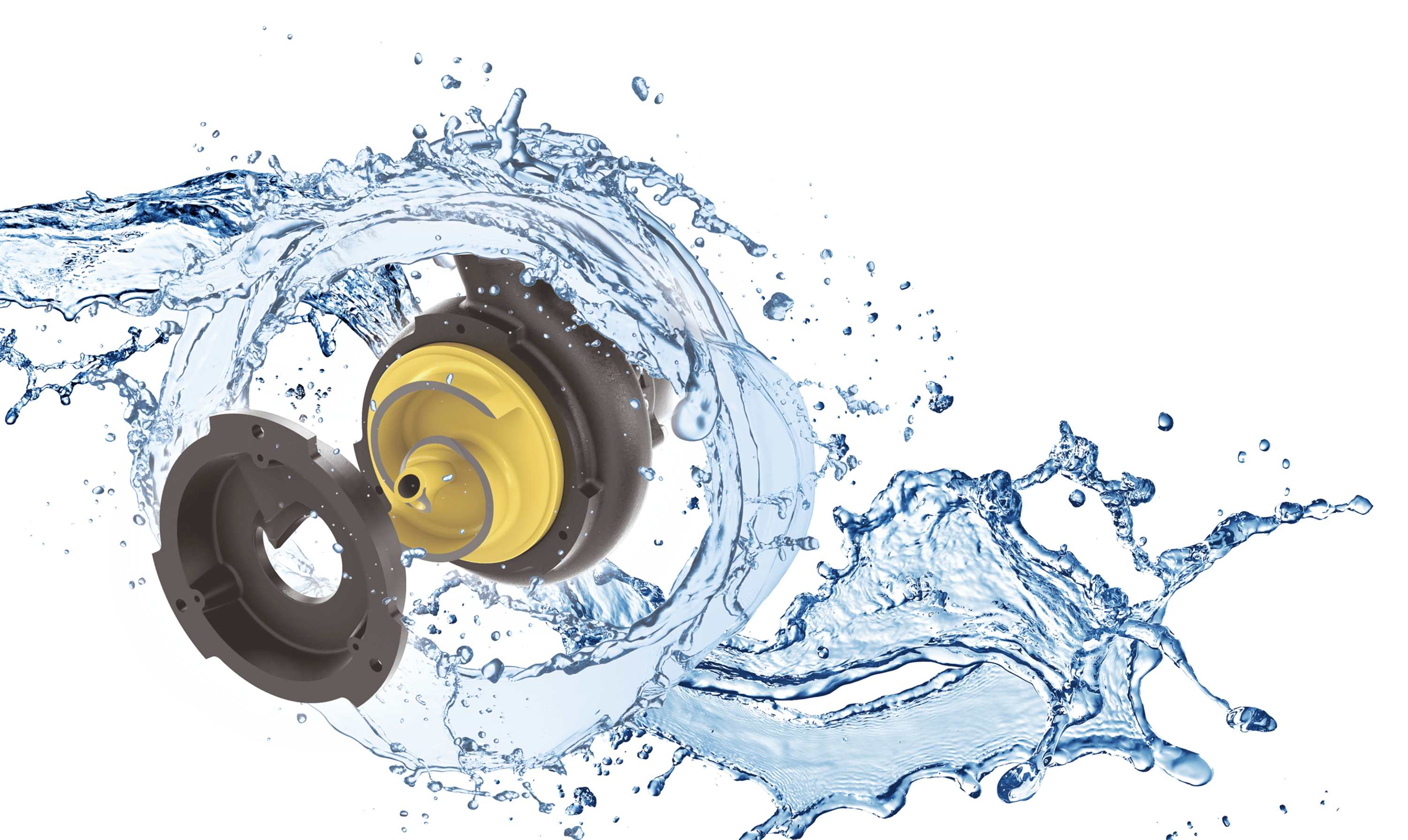

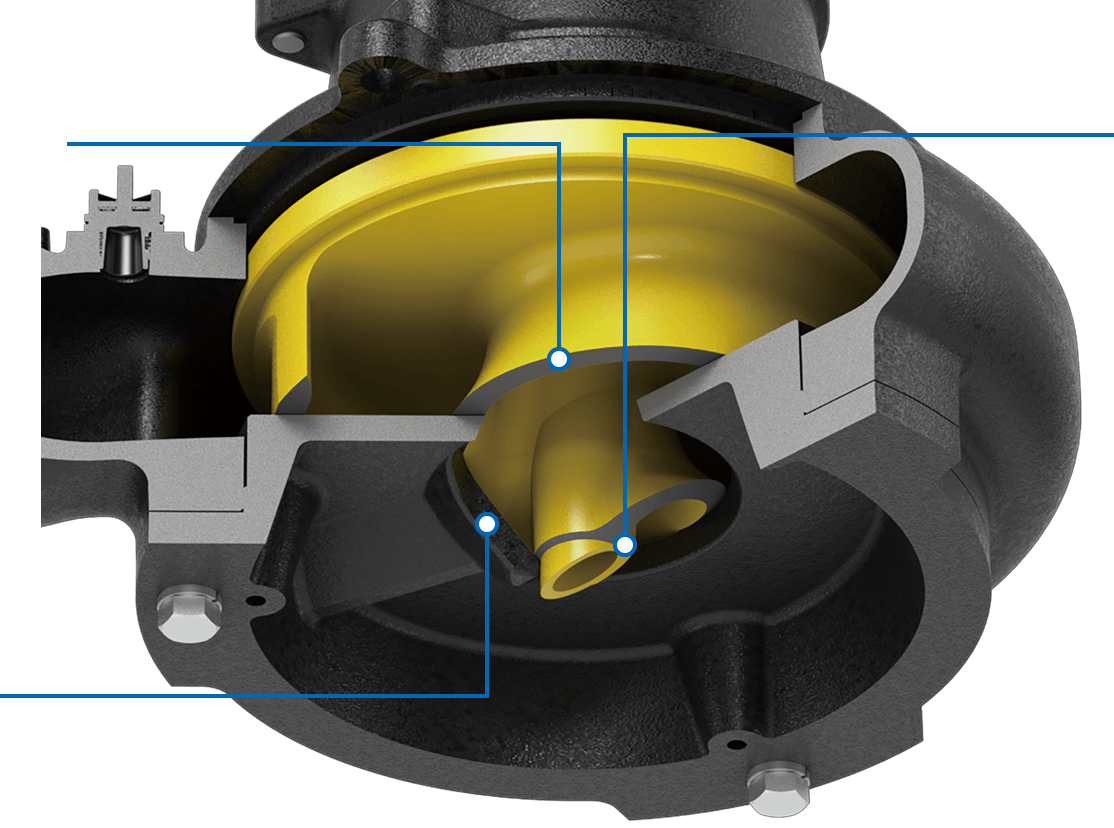

スマッシュ機構
※イラストはBN型のイメージです。
羽根車の色は実際のものと異なります。
-
Point 01 羽根車
羽根車は中心部から外周にかけて螺旋形状とすることで、異物をポンプ内部へスムーズに誘導する構造となっています。
-
Point 02 羽根車 ボス部
羽根車の先端部に傾斜をつけることで異物のバランスを崩し、ポンプ吸込み部に異物が滞留するのを抑制します。
-
Point 03 サクションカバー 突起部
回転する羽根車のブレードがサクションカバーの突起部と連携し、異物を通過可能なサイズまで破砕しながらポンプ内部へ押し込みます。

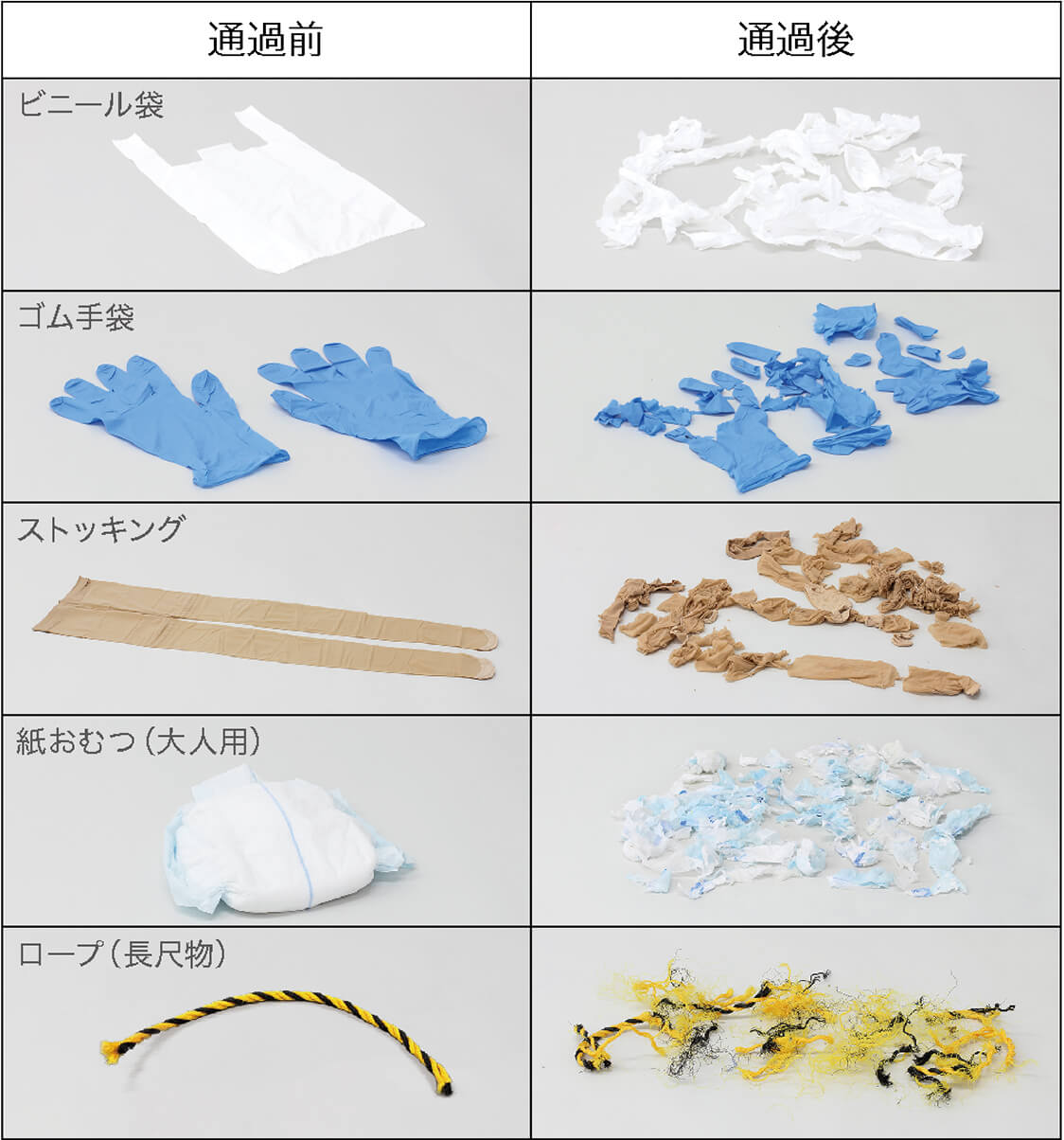

革新的な異物通過性能
従来の汚物用水中ポンプは、通過径を大きくすることで通過性能を確保していましたが、スマッシュポンプは異物を通過可能なサイズに破砕することで革新的な異物通過性能を実現。通過径に依存せずポンプ効率を犠牲にしない、汚物用水中ポンプの次世代スタンダードです。
これらの異物、従来のポンプでは詰まってしまう可能性が・・・
詰まりの課題を解決できれば、
- ・保守管理の業務負荷を大幅に軽減し省人化に貢献できる！
- ・稼働を止められない下水道施設や民間工場で、設備全体の信頼性向上にも貢献！
スマッシュポンプの活躍シーン
拡充したラインナップで、
さらに幅広い現場にスマッシュポンプを。
水処理・上下水道
下水処理場の原水移送用やマンホールポンプとして
工場設備
食品工場や古紙再生工場など、各種民間工場の汚水処理設備に
公共・商業施設
オフィスビルやホテル、病院、老人ホームなどの汚水処理設備に
農業・畜産
灌漑設備や畜産施設の汚水処理設備に
治水・水害対策
工場のBCP対策や雨水排水ポンプ設備として
高効率を実現！
通過性を確保しながら、
ポンプ性能の向上と省エネに貢献！

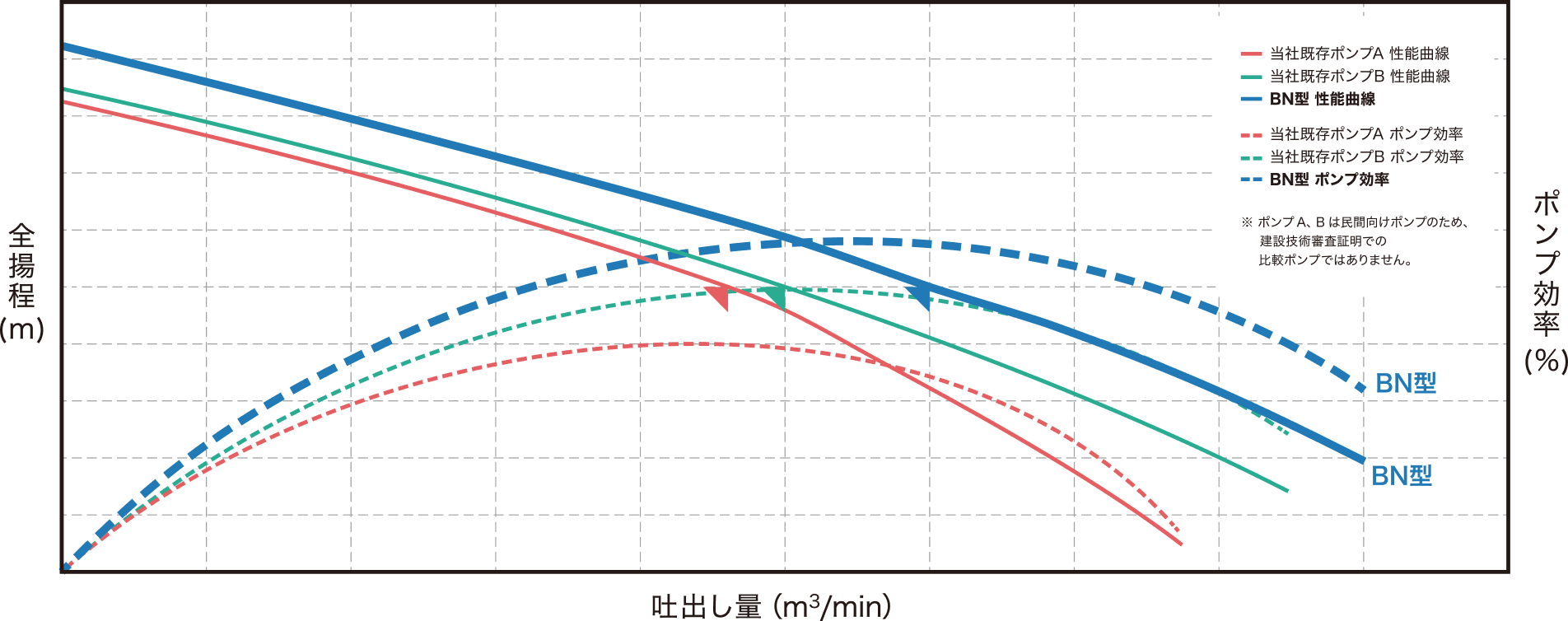

当社既存ポンプとの比較
（吐出し口径：80mm/出力：3.7kW/60Hzでの比較）
高効率ポンプで排水機能の強化＆省エネ化！
スマッシュポンプへの更新で、既設ポンプと同口径・同出力のモデルでも、優れたポンプ効率により吐出し能力アップが期待できます。 吐出し量が増えればポンプ設備の機能強化になり、運転時間が削減できる分消費電力を抑えて省エネに！ 既設ポンプと同等の能力でも、スマッシュポンプならワンランク低出力のモデルを選択できる可能性があります。

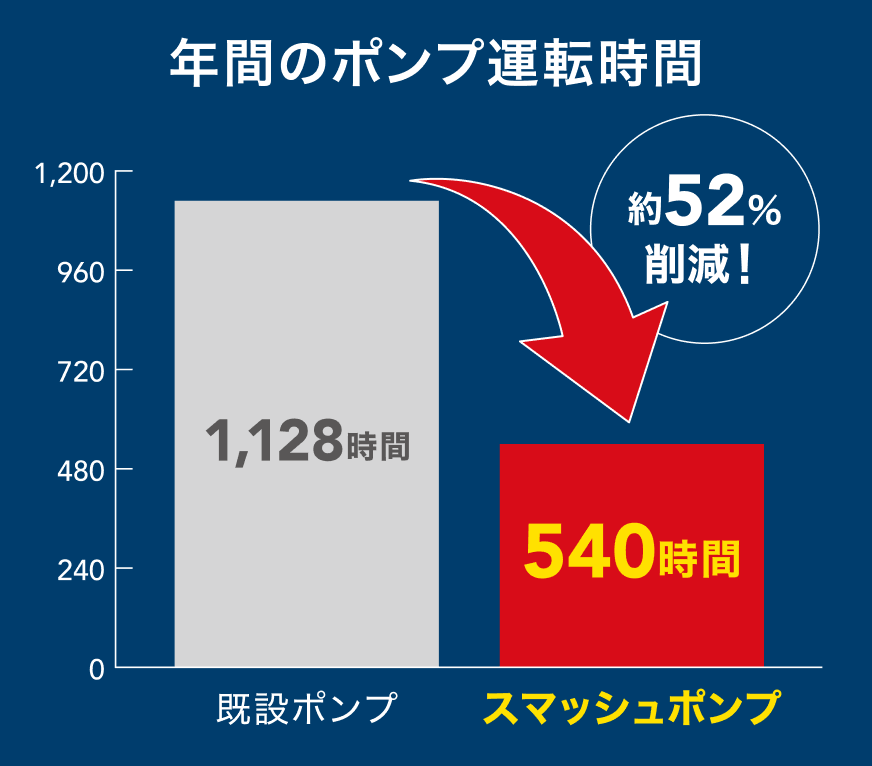

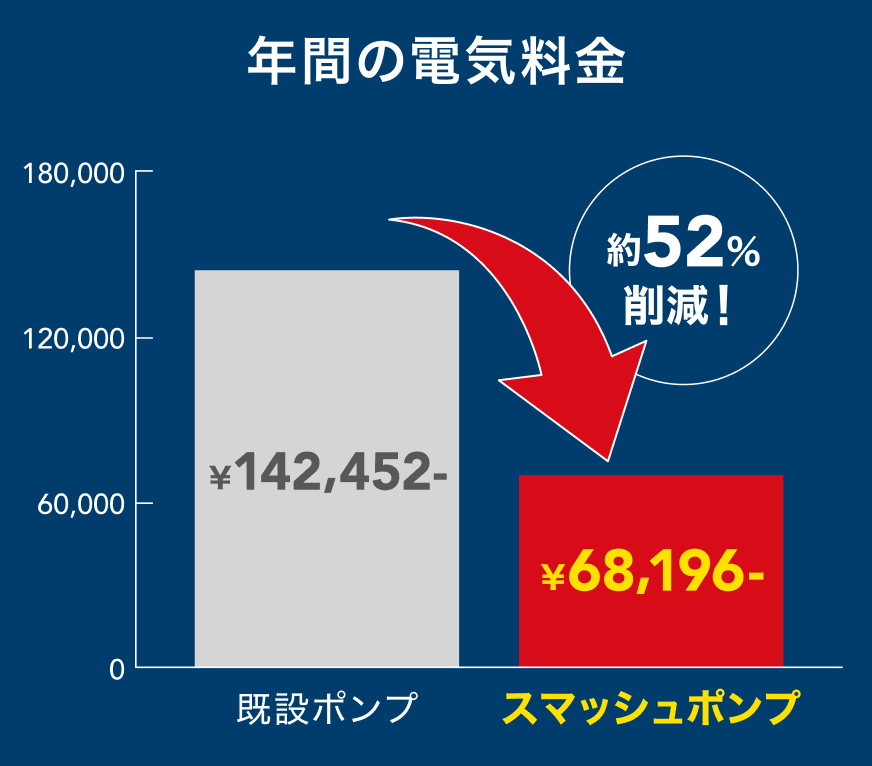

マンホールポンプ機場更新での実例
マンホールポンプ機場において、出力5.5kWの既設当社製ポンプから同出力のBN型へ更新した際、年間の運転時間を半減させることに成功しました。その結果、電気料金も年間で約7万円の削減に繋がりました。
- 【納入機器】型式：
- 100BN45.5 （吐出し口径：100mm / 出力：5.5kW / 全揚程：8.5m / 吐出し量：1.84m3/min※）
※納入仕様点での流量

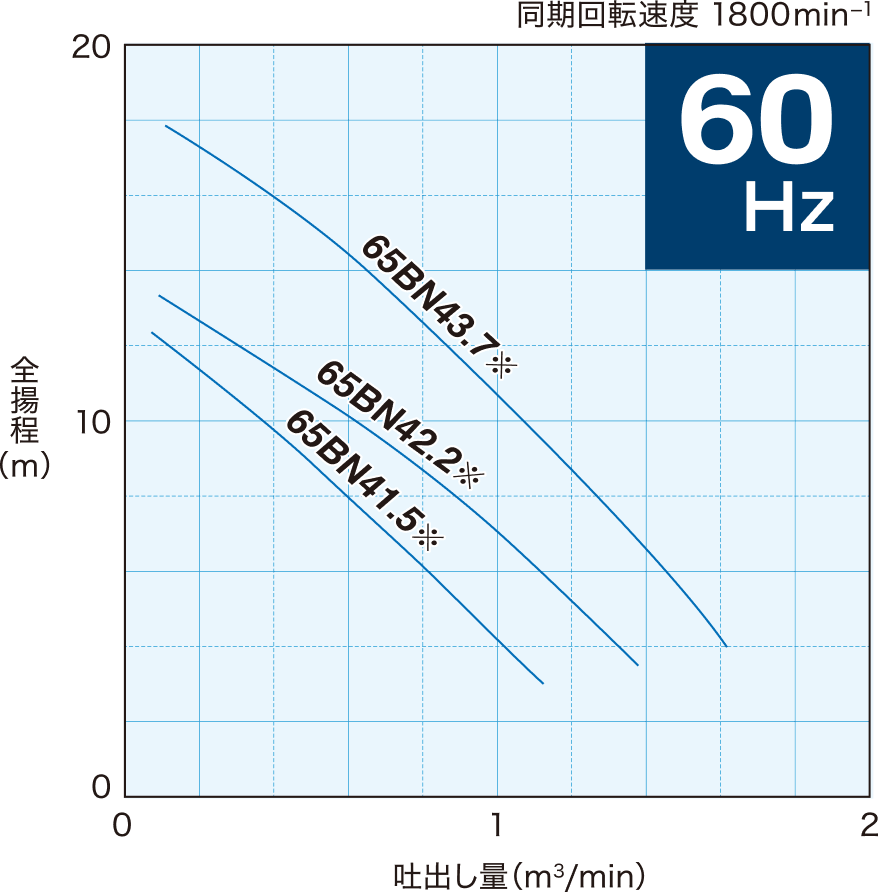

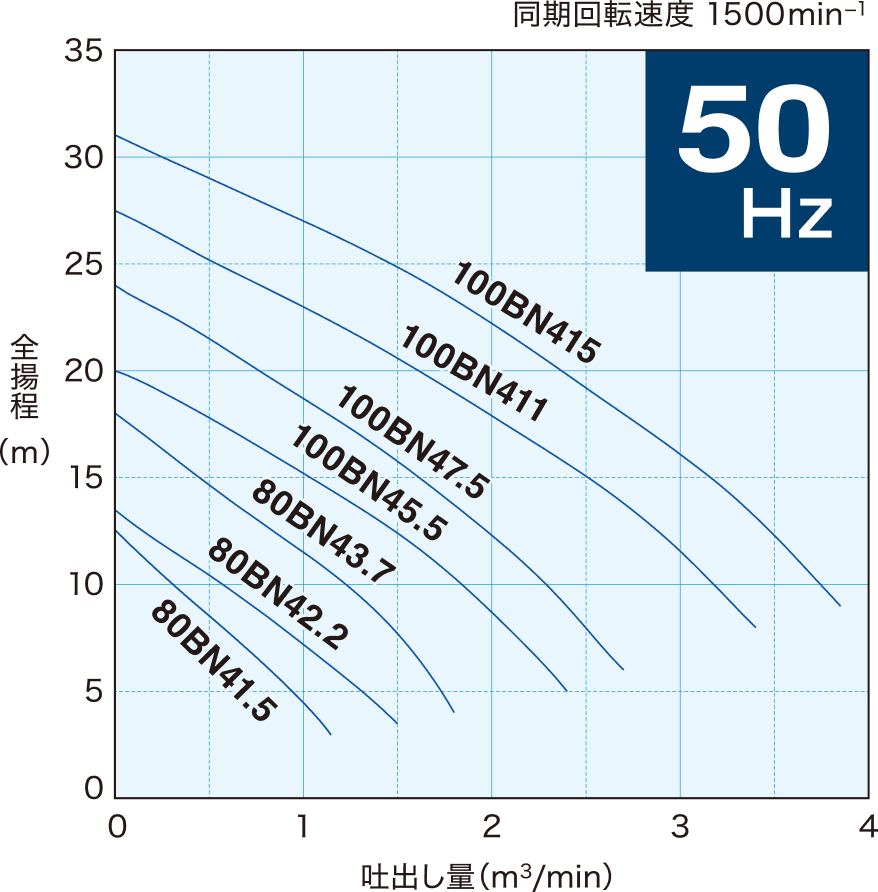

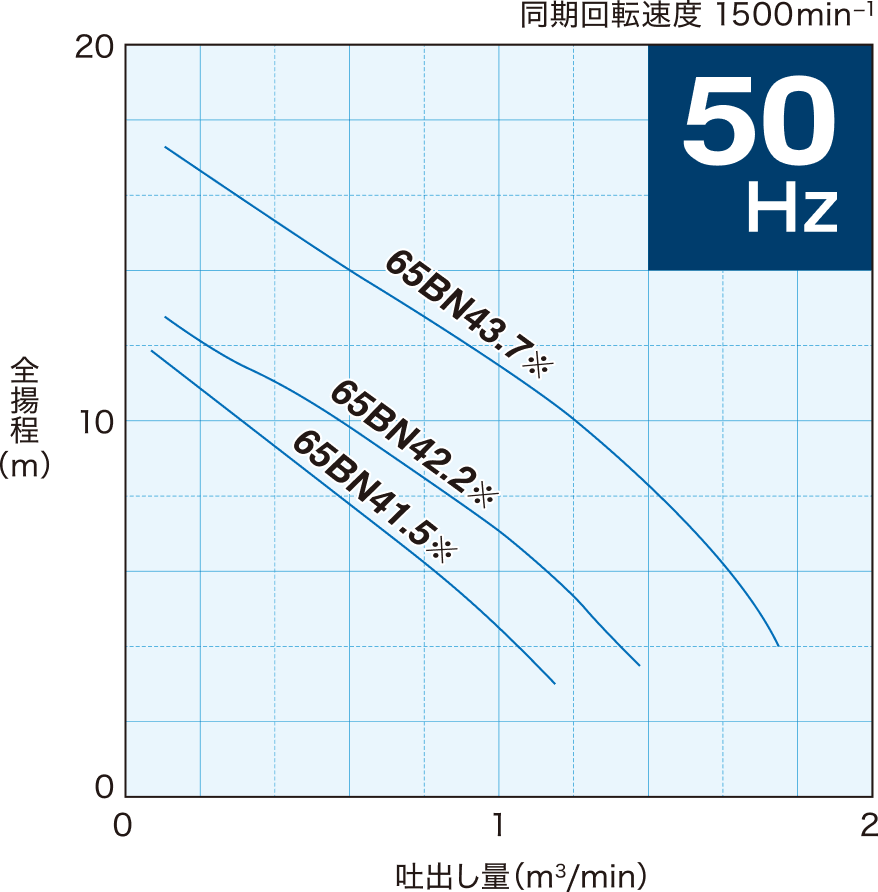

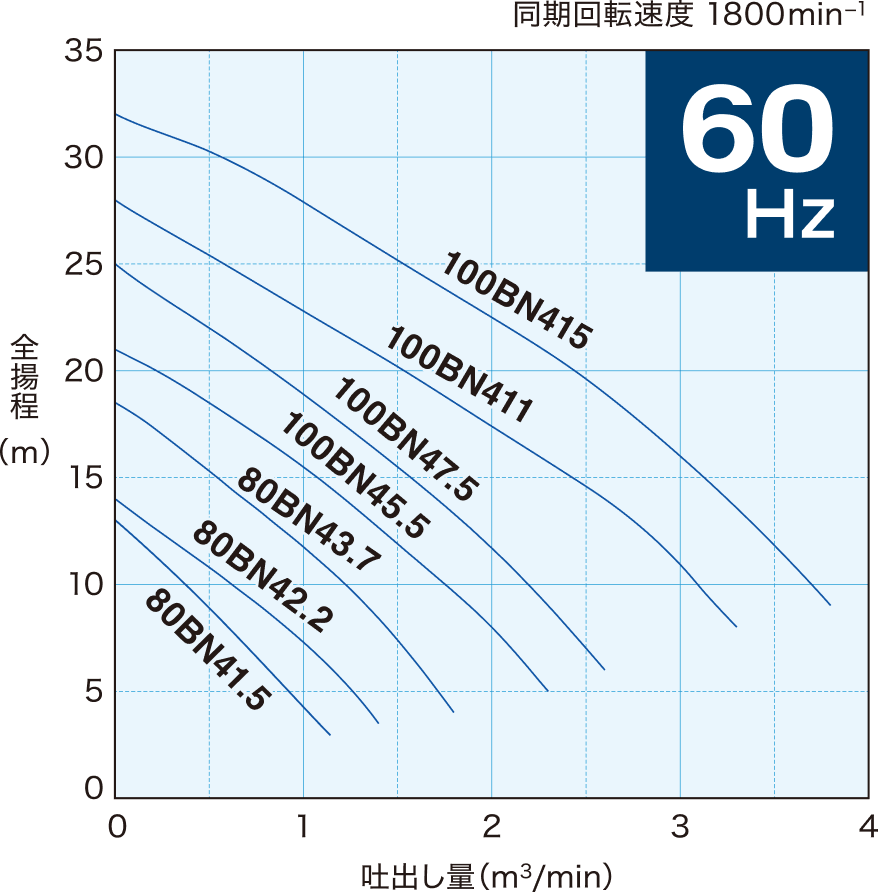

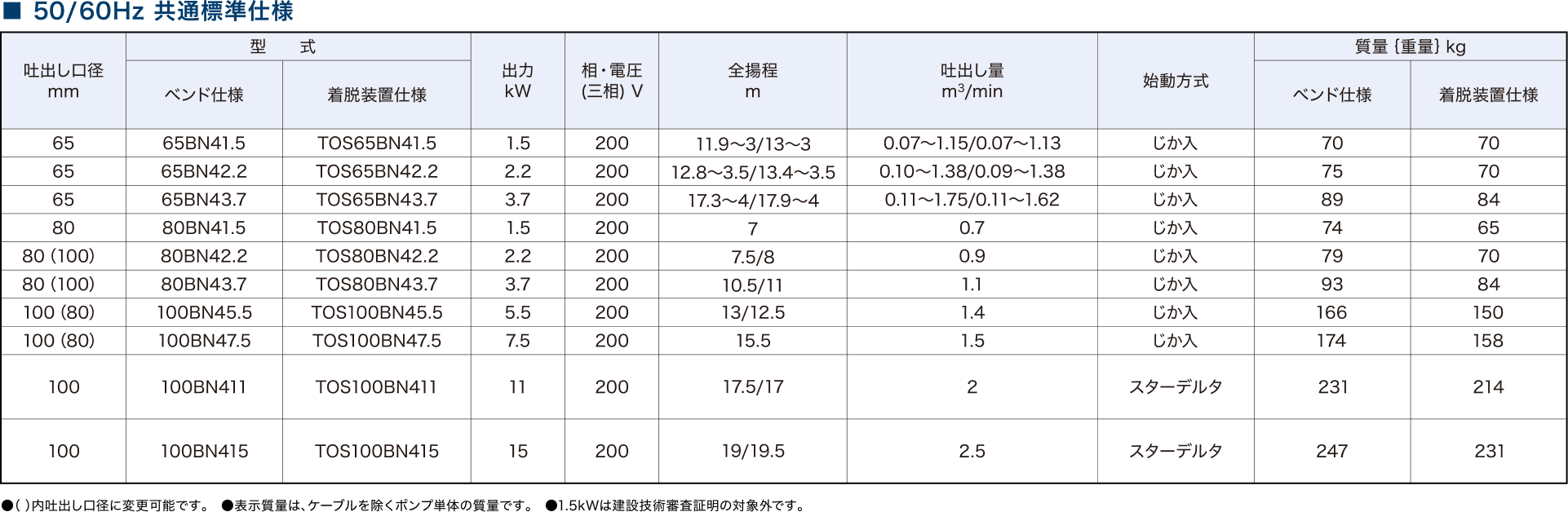

性能曲線
（※マークが付く型式はJIS B 8301による性能試験に準拠）
＜吐出し口径 65mm＞
＜吐出し口径 80mm-100mm＞
水中ノンクロッグ型
スマッシュポンプ BN型は、
多方面から高い評価をいただき、
確かな信頼を得ています。
『水中ノンクロッグ型スマッシュポンプ』が、
吸込み部に閉塞改善機構を有するノンクロッグ型ポンプとして
評価を受け、その技術が証明されました！
（審査証明第2205号）
※水中ノンクロッグ型スマッシュポンプ BN型が対象です。
※1.5kWは建設技術審査証明の対象外です。
水中ノンクロッグ型
スマッシュポンプ
ポンプ出力の低減による経済性の向上と、
異物閉塞により揚送不能となるリスクの低減が図れる点が、
新技術としてNETISに登録されました。（登録番号：CG-210017-A）
活用の効果に応じて、公共工事等における工事成績評定、
総合評価方式への加点の対象となります。
※詳しくは国土交通省のホームページ等でご確認ください。
カタログ、納入事例、技術資料など各種資料をご用意しています。
